- Percobaan 2 Kondisi 12
Buatlah rangkaian seperti gambar percobaan 2 ubah besar sumber dengan 3v dengan output seven segment common katoda.

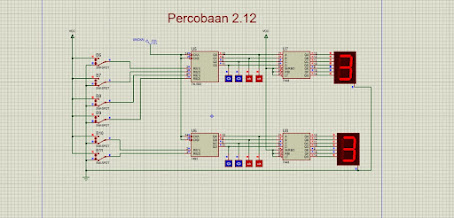

2. Gambar Rangkaian Simulasi
[Kembali]
Pada angkaian percobaan 2 kondisi 12 ini merupakan rangkaian counter Asyncronous yang menggunakan saklar SPDT, IC 74LS90, IC 74193, IC 7448 dan 7 segment. Saklar SPDT yang kakinya terhubung pada VCC dan diatur sesuai yang diinginkan.
Pada percobaan IC 74LS90 akan menghasilkan bilangan biner 0-9. 74193 menghasilkan bilangan biner dari 0-15/0-F. Untuk CK A dan CK B pada IC terhubung ke clock secara seri. Output dari IC 74LS90 dan 74193 akan diteruskan ke IC 7448 sehingga yang nantinya akan mengubah sinyal pulsa menjadi sinyal digital yang diteruskan ke 7-segment dan dapat dilihat outputnya pada 7-segment.
